電機引接線

JHXG電機引接線


JHXG
180℃硅橡膠絕緣電機引接線
產品說明:
● 額定溫度:-60℃~+180℃
● 額定電壓:1140V
● 參考標準:JB6213.4-92
● 導體使用單支或絞合0.5-120mm2鍍錫或裸銅
● 硅膠體
● 絕緣厚度均勻、易裁線、易剝皮
● 用于H級電機引接線
    PRODUCT DESCRIPTION
● Rated temperature: -60℃~+180℃
● Rated voltage: 1140W
● Reference standard: JB6213.4-92
● Solid or standard , tinned or bare copper conduct or 0.5-120mm2
● Insulation:silicon rubber
● Uniform insulation thickness to ensure easy stripping and cutting
● For used leads wiring of H insulation class motor
印字   MARKING
JHXG   ()mm2   180℃   1140V —   CHANG ZHOU PAINUI — LF

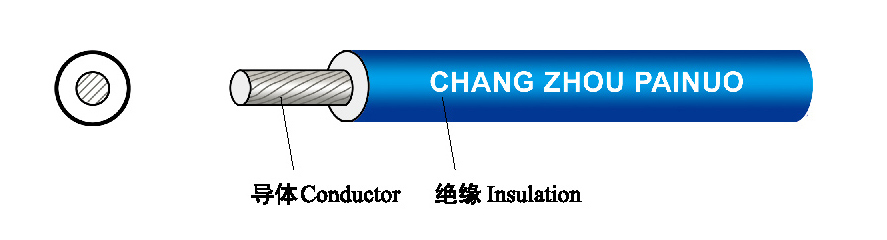

產品結構      CABLE CONSTRUCT
導體
ONDUCTOR
絕緣
INSULATION
MAX導體電阻
MAX.COND.
RESISTANCE
(Ω/Km,20℃)
25℃時空氣敷設載量
25℃CAIRLAYING
CARRYING
CURRENT
 (A)
標準長度
STANDARD
 PUT-UP
(M/COIL)
規格 構造
CONSTRUCTION
外徑
DIA.
厚度
THICKNESS
標稱外徑
O.D.
mm2 (No./mm) (mm) (mm) (mm)
0.5 16/0.2 0.95 1   2.6±0.1 40.1 15 200
0.75 24/0.2 1.25 1.2   3.4±0.1 26.7 17
1.0  32/0.2 1.35 1.2   3.6±0.1 20.0  19
1.5 30/0.25 1.65 1.2   3.8±0.1 13.7 24 100
2.5 49/0.25 2.1 1.2   4.5±0.1 8.21 33
4.0  56/0.3 2.7 1.4   5.1±0.1 5.09 45
6.0  84/0.3 3.3 1.4   6.4±0.2 3.39 58
10 84/0.4 4.7 1.6   7.8±0.2 1.95 80
16 126/0.4 5.8 1.6    8.9±0.2 1.24 107
25 196/0.4 7.4 1.8    10.7±0.2 0.795 138
35 276/0.4 8.6 2.0    12.5±0.3 0.565 171
50 396/0.4 10.4 2.2    14.7±0.3 0.393 210
70 360/0.5 12.5 2.2    16.8±0.5 0.277 269 50
95 475/0.5 15.3 2.4   19.5±0.5 0.21 328
100 509/0.5 16.5 2.4   20.0±0.5 0.196 358
120 608/0.5 17.0  2.4   21.0±0.5 0.164 420
注:單根導體結構見附表,系列外的結構和規格可按供需雙方商定。
